IoTゲートウェイ「UM-120」

IoTゲートウェイ 高精度な屋内測位ソリューション

IoTゲートウェイ「UM-120」

WiFi、Bluetooth、IMES、Zigbeeを搭載するIoTゲートウェイ「UM-120」。 人や物の動きを見える化します。 高精度な屋内測位ソリューションです。

WiFi、Bluetooth、IMES、Zigbeeを搭載するIoTゲートウェイ「UM-120」。
「UM-120」とサーバーを接続するバックボーンにはIEEE802.11b/g/n(2.4GHz)、IEEE802.11ac(5GHz)、1000BASE-TXを採用し、管理サーバーとの通信を行います。管理サーバーには死活監視機能、ファームウェア更新機能なども搭載しており、複数のUM-120を運営管理します。

Um120_lev

「UM-120」標準構成としては、WiFi、有線LAN、Bluetothを搭載したBeaconゲートウェイとしての導入を想定したもので、BluetoothはSmartReadyとBeaconの両方に対応しています。
Bluetooth Low Energy(BLE)機能は、次の3種類の動作モードに対応しています。

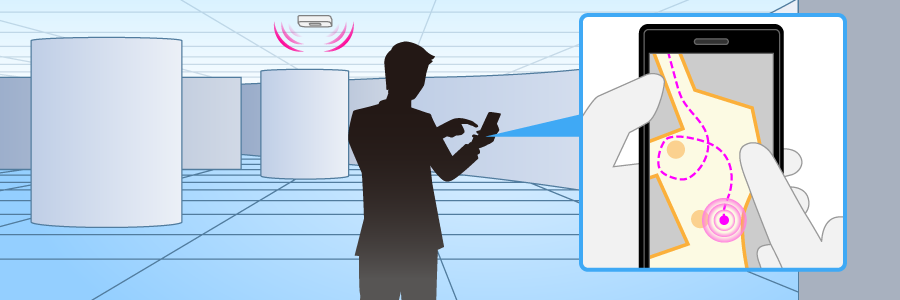

「UM-120」からBeacon(ビーコン)電波を送信し、スマートフォンに搭載するアプリで現在位置を測位します。

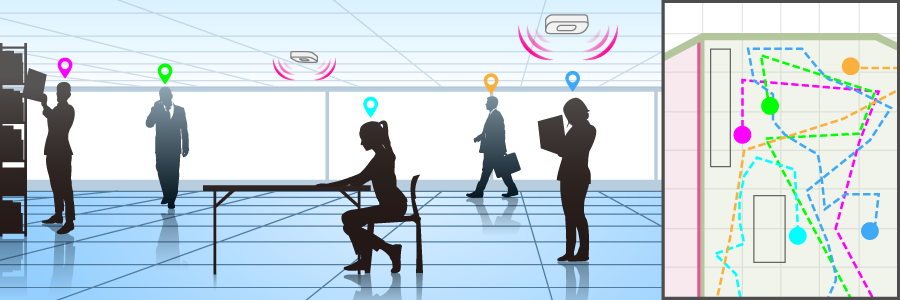

「UM-120」が、Beacon(ビーコン)端末が送信する電波を受信することにより、施設内に存在する端末の位置を検出することができます。
Bluetooth 4.0に準拠したレガシーモードに対応しており、一般のBluetoothデバイスとの双方向通信を行います。

スマートフォンやタブレットなど汎用的な端末を受信装置として利用することができますので、現在の業務環境はそのままに、少ない設備投資で導入が可能となります。
AC電源を内蔵しており、2ピンのACプラグにより直接電源コンセントに接続できる他、ACアダプタにも対応し、設置場所を選びません。

Um120_web_image_01_3

さらに、「UM-120」にはオプションでIMESモジュール、ZigBeeモジュールを搭載することができます。
ZigBeeモジュールは、IEEE802.15.4の規定に準拠したフル機能を備えたFFD(Full-Function Device)です。初期設定により、ZigBeeコーディネーターまたはZigBeeルーターとして動作させることができます。ZigBeeコーディネーターとはネットワークに必ず1台だけ存在し、ネットワークの立ち上げ機能を持つものです。ZigBeeルーターはネットワーク内に複数台存在させることが可能で、データ転送機能によりデータが次々とノードを渡っていくマルチホップネットワークを実現することができます。。

また、IMES(Indoor MEssaging System)技術を活用すれば、GPS衛星の電波が届かない屋内でも位置情報が得られ、屋内外でシームレスな位置検知が可能となります。IMES方式は、日本の測位衛星システムである『準天頂衛星』の枠組みから発案され、IMES送信機は、その場所の位置情報をメッセージとして送信します。高精度な位置情報を利用できるため、スマートフォン、携帯電話などGPS受信機を組み込むことのできるあらゆる機器での利用が期待されています。

Um120_web_image_02

弊社ではこれまでのSIMフリースマートフォンの開発、市場実績をもとに、iBeaconならびにIMES対応スマートフォンの開発に先駆けて取り組んで参りました。2014年9月に福井大学医学部附属病院に当該システムを導入し、スマートフォンを活用した内線通話や医療システム連携、および病院内における位置情報検知システムの研究開発を進めております。
このマルチプロトコル対応の無線通信ユニット「UM-120」の製品化とともに、スマートフォンや専用タグなどのエンドデバイスとなる製品をパッケージにし、また、各種アラームやセンサーとの連携を想定しながら医療関係をはじめ、地下街、ショッピングモールなど幅広い分野でソリューションを推進して参ります。

Um120_web_image_03

■「UM-120」仕様

・CPU Dual core Processor 600MHz
・NOR Flash 16MB
・DDR2 64MB
・RTC PT7C43390 (バッテリーバックアップ付き)
・LAN ポ ー ト 10/100/1000Mbpsx1 (RJ45 コネクタ /Auto MDI/MDIX 対応 )
・スイッチ 有線/無線の切替スイッチ、リセットボタン
・アンテナ Internal antennas x 2 (dualband)
・無線対応規格 2.4GHz/5GHz IEEE802.11 b/g/n/a/ac
・無線セキュリティ 無効設定 / WEP / WPA / WPA2 / WPA-Mixed
・データ転送速度(規格値) 最大866Mbps(IEEE802.11ac)最大300Mbps(IEEE802.11n)
・Bluetooth TI CC2564 / Bluetooth 4.0 (Smart Ready対応)
TI CC2541 / Bluetooth 4.0
・Power Supply 内蔵100V AC/DC電源
・LED 3色LED x3
・外形寸法 120x120x35.5 mm(突起部含まず)

■オプション仕様

・IMES JAXA IS-QZSS 方式
・Zigbee Silicon Labs EM357
・12V/3A DC IN (DC IN入力)を併設 ※DC INを優先して使用

Um120_5

Um120_6
※画像はイメージです。 実際のものとは異なる場合があります
